W świecie nowoczesnego designu wnętrz, gdzie liczy się każdy detal, drzwi ukryte stały się synonimem elegancji i minimalizmu. Aby jednak osiągnąć ten efekt perfekcyjnego zlicowania ze ścianą, kluczowe jest zrozumienie i stosowanie się do precyzyjnych wytycznych zawartych w rysunkach technicznych. Ten artykuł jest przewodnikiem po świecie technicznych aspektów montażu drzwi ukrytych, skierowanym do architektów, projektantów wnętrz i zaawansowanych wykonawców, którzy dążą do absolutnej perfekcji.
Kluczowe aspekty techniczne montażu drzwi ukrytych
- Drzwi ukryte wymagają specjalnej, najczęściej aluminiowej ościeżnicy, montowanej na wczesnym etapie prac wykończeniowych.
- Rysunki techniczne precyzują wymiary otworu, sposób osadzenia ościeżnicy oraz detale połączenia ze ścianą.
- System składa się z aluminiowej ościeżnicy, skrzydła bezprzylgowego lub z odwrotną przylgą oraz dedykowanych zawiasów 3D.
- Montaż należy zaplanować już na etapie budowy; minimalna grubość ściany to zazwyczaj 10 cm, a otwór musi uwzględniać luzy montażowe.
- Ościeżnicę osadza się przed tynkowaniem, idealnie poziomując i pionując, a następnie wzmacnia siatką podtynkową.
- Rysunek techniczny zawiera szczegółowe przekroje, luzy montażowe i wymiary otworu w murze, co jest kluczowe dla prawidłowej instalacji.
Rysunek techniczny drzwi ukrytych: dlaczego jest kluczowy dla idealnego efektu?
Drzwi ukryte, jak sama nazwa wskazuje, to systemy drzwiowe zaprojektowane tak, aby stać się niemal niewidoczne po zamontowaniu, idealnie komponując się z płaszczyzną ściany. Wymagają one specjalnej, najczęściej aluminiowej ościeżnicy, która jest montowana na bardzo wczesnym etapie prac wykończeniowych, często jeszcze przed położeniem tynków czy wykonaniem podłóg. Ich montaż wymaga wyjątkowej precyzji, ponieważ każdy, nawet najmniejszy błąd może zniweczyć zamierzony efekt estetyczny. Ignorowanie lub błędna interpretacja rysunku technicznego może prowadzić do szeregu problemów: od trudności z idealnym zlicowaniem skrzydła ze ścianą, przez pęknięcia na styku ościeżnicy z murem, aż po nieprawidłowe działanie samych drzwi. To właśnie rysunek techniczny jest mapą, która pozwala uniknąć tych pułapek i zapewnić, że drzwi będą nie tylko funkcjonalne, ale przede wszystkim staną się integralną częścią minimalistycznej, spójnej wizji architektonicznej.
Anatomia drzwi ukrytych: co znajdziesz na profesjonalnym schemacie?

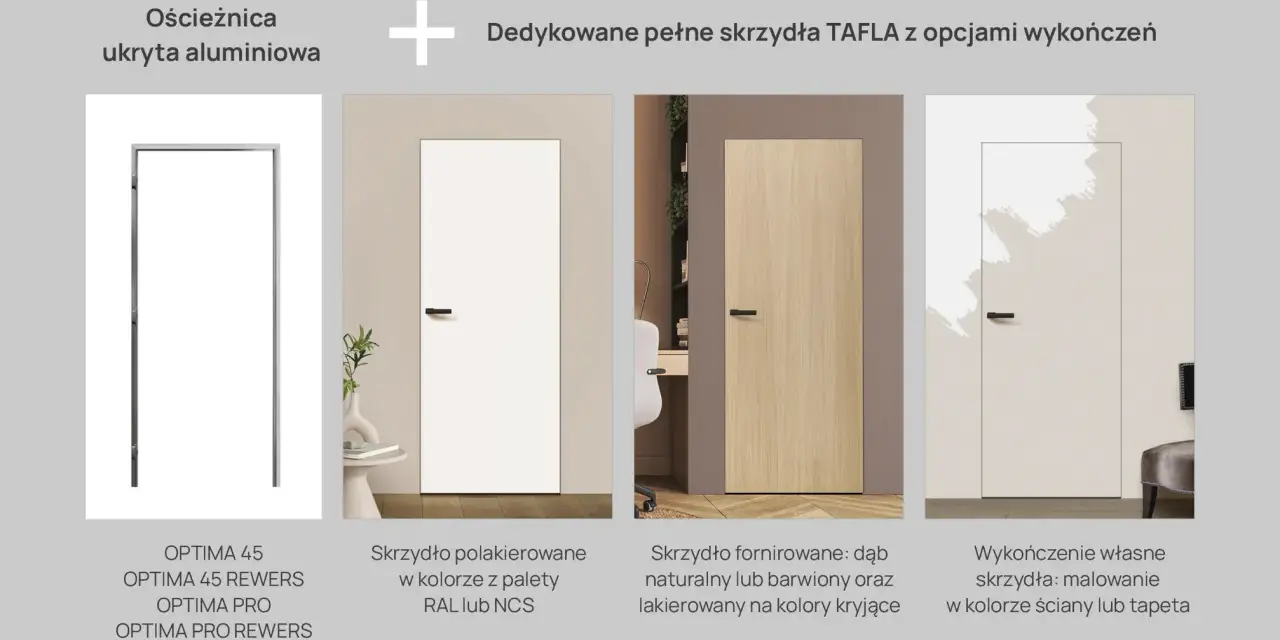

System drzwi ukrytych to przemyślana konstrukcja, której sercem jest aluminiowa ościeżnica ukryta swoisty "szkielet" całej niewidocznej konstrukcji, który zapewnia jej stabilność i precyzyjne osadzenie w ścianie. Do tej ościeżnicy montuje się następnie skrzydło drzwiowe. Kluczowe jest tu rozróżnienie na skrzydło bezprzylgowe, które otwiera się na zewnątrz pomieszczenia, tworząc płaską powierzchnię z ościeżnicą, oraz skrzydło z odwrotną przylgą, które otwiera się do wewnątrz i również jest zlicowane ze ścianą. Wybór ten wpływa na kierunek otwierania i subtelną estetykę zlicowania. Całość dopełniają dedykowane zawiasy, często z regulacją 3D, które umożliwiają precyzyjne ustawienie skrzydła w trzech płaszczyznach, co jest absolutnie kluczowe dla uzyskania idealnego efektu. Nie można zapomnieć o zamku magnetycznym, który zapewnia ciche i dyskretne domykanie drzwi. Skrzydło może być przygotowane do dalszej obróbki, takiej jak malowanie czy tapetowanie, co pozwala na jego pełne zintegrowanie z powierzchnią ściany, lub być fabrycznie wykończone.
Jak czytać rysunek techniczny? Przewodnik krok po kroku
Zrozumienie rysunku technicznego drzwi ukrytych jest fundamentalne dla poprawnego montażu. Schematy te zawierają kluczowe informacje przedstawione w formie przekrojów pionowych i poziomych, które ukazują, jak ościeżnica jest osadzona w ścianie, gdzie znajdują się zawiasy, zamek magnetyczny oraz jakie luzy montażowe są wymagane. Te luzy są niezwykle ważne zazwyczaj wynoszą około 5 cm na szerokość i wysokość otworu montażowego, plus dodatkowe 1-2 cm na piankę montażową. Pozwalają one na precyzyjne wypoziomowanie i wypionowanie ościeżnicy, a także kompensują ewentualne naprężenia konstrukcji ściany. Rysunek techniczny precyzyjnie określa również wymiary całkowite ościeżnicy oraz sugerowane wymiary otworu w murze, które są zazwyczaj większe niż samo skrzydło drzwiowe. To właśnie te detale decydują o tym, czy drzwi będą działać bez zarzutu i czy ich zlicowanie ze ścianą będzie perfekcyjne.
Przygotowanie otworu w ścianie: fundament prawidłowego montażu
Montaż drzwi ukrytych należy zaplanować już na etapie budowy, ponieważ wymaga on odpowiedniego przygotowania otworu w ścianie. Minimalna grubość ściany to zazwyczaj 10 cm, choć niektórzy producenci podają mniejsze wartości dla konkretnych systemów, na przykład 52 mm. W przypadku ścian murowanych, kluczowe jest precyzyjne wykonanie wnęki o wymiarach zgodnych z rysunkiem technicznym, uwzględniających wspomniane wcześniej luzy montażowe. Należy pamiętać, że otwór musi być większy niż samo skrzydło drzwiowe. W przypadku ścian z karton-gipsu, konieczne jest zastosowanie specjalnych wzmocnień i profili, które zapewnią stabilność konstrukcji i odpowiednie podparcie dla aluminiowej ościeżnicy. Precyzyjne wyznaczenie wymiarów otworu, zgodnie z wytycznymi producenta i rysunkiem technicznym, jest absolutnie kluczowe dla późniejszego sukcesu montażu i estetyki końcowej.
Od rysunku do rzeczywistości: kluczowe etapy montażu ościeżnicy
Przekształcenie rysunku technicznego w fizyczną rzeczywistość wymaga skrupulatnego przestrzegania kolejnych etapów montażu ościeżnicy. Proces ten rozpoczyna się jeszcze przed tynkowaniem i wykonaniem podłóg, co podkreśla znaczenie wczesnego planowania.
- Krok 1: Wstawienie i precyzyjne poziomowanie ościeżnicy w otworze. To kluczowy moment, od którego zależy ostateczny efekt. Ościeżnicę należy umieścić w przygotowanym otworze i za pomocą poziomicy oraz kątownika upewnić się, że jest ona idealnie wypoziomowana i wypionowana. Wszelkie odchylenia na tym etapie będą trudne do skorygowania później i mogą skutkować problemami z licowaniem skrzydła.
- Krok 2: Kotwienie ramy: jak zapewnić stabilność konstrukcji na lata? Po precyzyjnym ustawieniu, ościeżnicę należy stabilnie zamocować do ściany. W ścianach murowanych stosuje się specjalne kotwy montażowe, które zapewniają pewne i trwałe połączenie. W przypadku ścian z karton-gipsu, mocowanie odbywa się do wcześniej przygotowanych profili konstrukcyjnych za pomocą wkrętów. Solidne zakotwienie gwarantuje, że konstrukcja pozostanie stabilna przez długie lata użytkowania.
- Krok 3: Obróbka tynkarska z siatką wzmacniającą: sekret gładkiej ściany bez pęknięć. Po zamocowaniu ościeżnicy, jej połączenie ze ścianą musi zostać odpowiednio przygotowane do dalszych prac wykończeniowych. Kluczowe jest tutaj zastosowanie siatki podtynkowej, która zapobiega powstawaniu pęknięć na styku ościeżnicy i tynku. Następnie całość jest tynkowana i gładzona, tworząc jednolitą płaszczyznę ze ścianą. Dopiero po zakończeniu tych prac, gdy powierzchnia jest idealnie gładka i przygotowana, można przystąpić do montażu skrzydła drzwiowego.
Najczęstsze błędy montażowe i jak rysunek techniczny pomaga ich unikać
Nawet najbardziej zaawansowane systemy drzwi ukrytych mogą sprawiać problemy, jeśli montaż nie zostanie przeprowadzony z należytą starannością. Analiza rysunku technicznego jest najlepszym sposobem na uniknięcie najczęstszych błędów:
- Problem 1: Pęknięcia na łączeniu ościeżnicy ze ścianą. Często wynikają one z braku odpowiedniego przygotowania połączenia. Rysunek techniczny wyraźnie wskazuje na konieczność stosowania siatki wzmacniającej oraz zachowania odpowiednich luzów montażowych, które pozwalają na pracę materiałów budowlanych. Niestosowanie się do tych zaleceń prowadzi do naprężeń i pęknięć.
- Problem 2: Skrzydło drzwiowe, które nie licuje się idealnie z płaszczyzną ściany. Jest to zazwyczaj efekt błędnych wymiarów otworu montażowego lub niedokładnego wypoziomowania i wypionowania ościeżnicy. Rysunek techniczny precyzuje wymagane wymiary i wskazuje na znaczenie idealnego ustawienia ramy, co jest podstawą do późniejszego zlicowania skrzydła.
- Problem 3: Nieprawidłowe działanie drzwi: ocieranie, opadanie, problemy z zamykaniem. Te usterki często są spowodowane nieprawidłowym osadzeniem ościeżnicy w otworze lub brakiem odpowiedniej regulacji zawiasów. Rysunek techniczny uwzględnia te aspekty, pokazując, jak prawidłowo zamocować ościeżnicę i jakie możliwości regulacji oferują dedykowane zawiasy, co jest kluczowe dla płynnej i bezproblemowej funkcjonalności drzwi.
